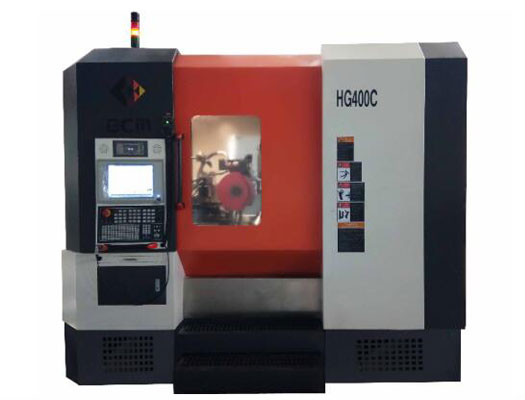

HG400C數控蝸桿砂輪磨齒機HG400C是在HG400的基礎功能上擴展型機床。實現了更高智能、高剛性化的產品, 具有加工精度高、加工效率高、 精度保持性好的特點外。 還具有砂輪護罩自動旋轉、自動對刀、 自動門、砂輪自動打頂及頂尖自動上下移動等功能。該機床采用砂輪與工件的連續展成磨削原理, 通過八軸控制五軸聯動, 完成修形和磨削功能。HG400C系列 屬于8軸5聯動數控蝸桿磨齒機，支持最多2頭磨削功能；M=0.5-6 Z=不限 加工直徑10-400 適用于0-80公斤內齒輪的磨削此設備用于圓柱硬齒面齒輪減速機、紡織泵齒輪、口罩機齒輪箱等。 坐標說明 X: 砂輪徑向進給 Y: 工件切向移動Z: 工件垂直移動 U: 砂輪修整滾輪的橫向進給 V: 砂輪修整滾輪的縱向進給 A: 螺旋角旋轉運動 B: 砂輪旋轉運動 W: 上頂尖上下移動 Q: 對刀傳感器伸縮運動 P: 磨削油噴嘴自動跟隨運動 B1: 金剛滾輪旋轉軸···
HGC500系列數控蝸桿砂輪磨齒機HGC500系列機床集成了現代CNC全自動數控技術優勢, 實現了高智能、高剛性的產品, 設備具有加工精度高、加工效率高, 精度保持性好的特點外。還具有砂輪護罩自動旋轉、自動門、 砂輪自動打頂、上頂尖自動上下移動及自動對刀等功能。 該機床采用砂輪與工件的連續展成磨削原理。 通過十三軸控制五聯動完成分齒傳動、 軸向差動、砂輪修形,磨齒、切向差動、齒向修形等功能。通過第三方接口配備機械手可實現自動上下料功能。 HGC500系列屬于7軸5聯動重載數控蝸桿磨齒機，支持最多2頭磨削功率有以下3種型號：HGC450 M=1-6 Z=不限 加工直徑10-450 適用于0-80公斤內齒輪的磨削HGC500 M=1-6（8） 加工直徑10-500 適用于0-120公斤內齒輪的磨削HGC550 M=1-6（8） 加工直徑10-550 適用于0-120公斤內齒輪的磨削此設備適用于···
HGC800數控蝸桿砂輪磨齒機HGC800采用連續展成法磨削數控蝸桿砂輪磨齒機,能夠從事各種圓柱齒輪磨削循環加工,可滿足高精度齒輪的大批量和多品種小批量的生產需求。加工齒頂直徑小于800,齒寬小于200,模數小于8,重量小于300公斤(含工裝)的圓柱齒輪。本機床具有磨削自動對刀、自動砂輪護罩旋轉、砂輪自動打頂、自動冷卻、大護罩自動門、工件上頂尖自動頂緊、工件下頂尖自動夾緊等自動化功能。具有操作簡單、高精度、高效率、高穩定性、高自動化等特點。 坐標說明X: 砂輪沿齒輪徑向進給 砂輪沿修整滾輪的徑向進給 Y:工件切向移動Z:工件垂直往復移動V:砂輪修整滾輪的切向進給W:上頂尖垂直往復移動Q:對刀傳感器伸縮運動P:磨削油噴嘴自動跟隨運動A:螺旋角旋轉B:砂輪旋轉運動B1:修整滾輪旋轉B2:自動打頂旋轉軸B3:砂輪護罩自動旋轉C:工件旋轉運動
