HG400C數控蝸桿砂輪磨齒機

HG400C是在HG400的基礎功能上擴展型機床。實現了更高智能、高剛性化的產品, 具有加工精度高、加工效率高、 精度保持性好的特點外。 還具有砂輪護罩自動旋轉、自動對刀、 自動門、砂輪自動打頂及頂尖自動上下移動等功能。該機床采用砂輪與工件的連續展成磨削原理, 通過八軸控制五軸聯動, 完成修形和磨削功能。

HG400C系列 屬于8軸5聯動數控蝸桿磨齒機，支持最多2頭磨削功能；

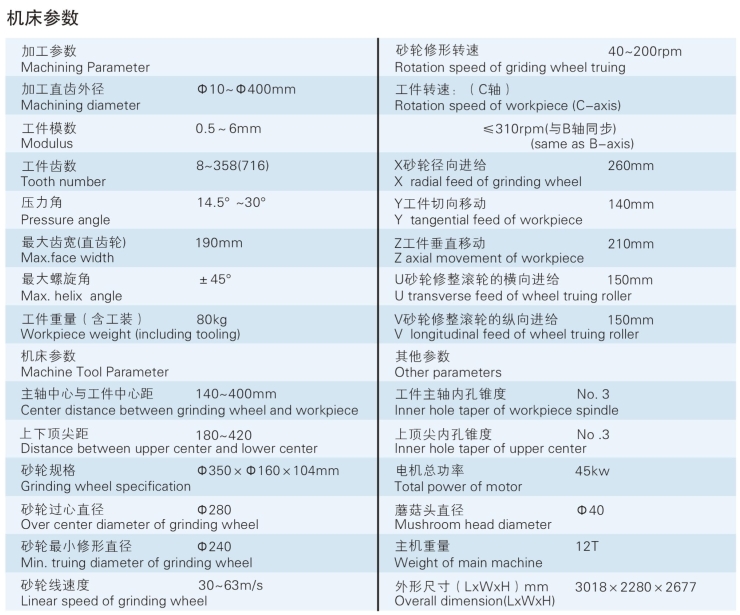

M=0.5-6   Z=不限     加工直徑10-400   適用于0-80公斤內齒輪的磨削

此設備用于圓柱硬齒面齒輪減速機、紡織泵齒輪、口罩機齒輪箱等。

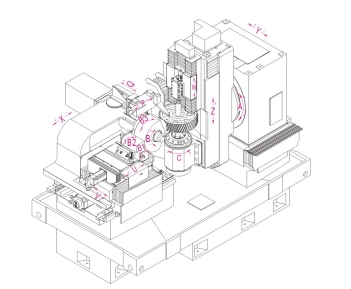

坐標說明

X: 砂輪徑向進給

Y: 工件切向移動

Z: 工件垂直移動

U: 砂輪修整滾輪的橫向進給

V: 砂輪修整滾輪的縱向進給

A: 螺旋角旋轉運動

B: 砂輪旋轉運動

W: 上頂尖上下移動

Q: 對刀傳感器伸縮運動

P: 磨削油噴嘴自動跟隨運動

B1: 金剛滾輪旋轉軸

B2：自動打頂旋轉軸

B3: 砂輪護罩自動旋轉

C: 工件旋轉運動
