HG400C數控蝸桿砂輪磨齒機HG400C是在HG400的基礎功能上擴展型機床。實現了更高智能、高剛性化的產品, 具有加工精度高、加工效率高、 精度保持性好的特點外。 還具有砂輪護罩自動旋轉、自動對刀、 自動門、砂輪自動打頂及頂尖自動上下移動等功能。該機床采用砂輪與工件的連續展成磨削原理, 通過八軸控制五軸聯動, 完成修形和磨削功能。HG400C系列 屬于8軸5聯動數控蝸桿磨齒機，支持最多2頭磨削功能；M=0.5-6 Z=不限 加工直徑10-400 適用于0-80公斤內齒輪的磨削此設備用于圓柱硬齒面齒輪減速機、紡織泵齒輪、口罩機齒輪箱等。 坐標說明 X: 砂輪徑向進給 Y: 工件切向移動Z: 工件垂直移動 U: 砂輪修整滾輪的橫向進給 V: 砂輪修整滾輪的縱向進給 A: 螺旋角旋轉運動 B: 砂輪旋轉運動 W: 上頂尖上下移動 Q: 對刀傳感器伸縮運動 P: 磨削油噴嘴自動跟隨運動 B1: 金剛滾輪旋轉軸···
HGC500系列數控蝸桿砂輪磨齒機HGC500系列機床集成了現代CNC全自動數控技術優勢, 實現了高智能、高剛性的產品, 設備具有加工精度高、加工效率高, 精度保持性好的特點外。還具有砂輪護罩自動旋轉、自動門、 砂輪自動打頂、上頂尖自動上下移動及自動對刀等功能。 該機床采用砂輪與工件的連續展成磨削原理。 通過十三軸控制五聯動完成分齒傳動、 軸向差動、砂輪修形,磨齒、切向差動、齒向修形等功能。通過第三方接口配備機械手可實現自動上下料功能。 HGC500系列屬于7軸5聯動重載數控蝸桿磨齒機，支持最多2頭磨削功率有以下3種型號：HGC450 M=1-6 Z=不限 加工直徑10-450 適用于0-80公斤內齒輪的磨削HGC500 M=1-6（8） 加工直徑10-500 適用于0-120公斤內齒輪的磨削HGC550 M=1-6（8） 加工直徑10-550 適用于0-120公斤內齒輪的磨削此設備適用于···
HGC800數控蝸桿砂輪磨齒機HGC800采用連續展成法磨削數控蝸桿砂輪磨齒機,能夠從事各種圓柱齒輪磨削循環加工,可滿足高精度齒輪的大批量和多品種小批量的生產需求。加工齒頂直徑小于800,齒寬小于200,模數小于8,重量小于300公斤(含工裝)的圓柱齒輪。本機床具有磨削自動對刀、自動砂輪護罩旋轉、砂輪自動打頂、自動冷卻、大護罩自動門、工件上頂尖自動頂緊、工件下頂尖自動夾緊等自動化功能。具有操作簡單、高精度、高效率、高穩定性、高自動化等特點。 坐標說明X: 砂輪沿齒輪徑向進給 砂輪沿修整滾輪的徑向進給 Y:工件切向移動Z:工件垂直往復移動V:砂輪修整滾輪的切向進給W:上頂尖垂直往復移動Q:對刀傳感器伸縮運動P:磨削油噴嘴自動跟隨運動A:螺旋角旋轉B:砂輪旋轉運動B1:修整滾輪旋轉B2:自動打頂旋轉軸B3:砂輪護罩自動旋轉C:工件旋轉運動

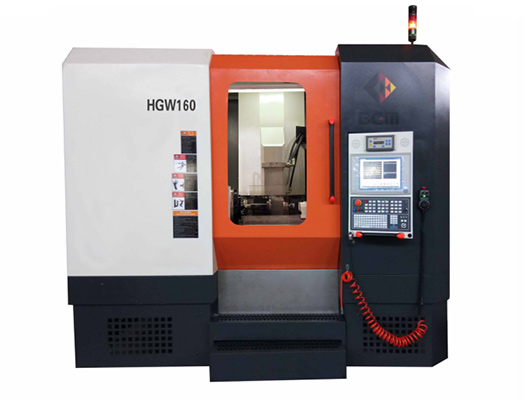

HGW160型高效數控復合砂輪磨齒機HGW160高效數控復合磨齒機是一種全數控、高速、高效、高精度、直驅7軸數控5聯動復合磨齒機。設備通過更換砂輪夾盤可以實現高速高效磨齒機轉換成型磨齒機的磨削功能；砂輪修正器采用單金剛滾輪雙面修整，可實現壓力角的自動調整。該設備采用同相位修整技術，易于提高砂輪的修整精度、修整位置低于工件裝夾位置，可有效避免修整垃圾對工件裝夾精度的影響。特別適用汽車齒輪、泵齒輪及機器人減速機等小模數、少齒數齒輪的批量加工。 HGW160高速高效5軸聯動數控磨齒機，支持最多7頭磨削功能，能加工直徑小于160，齒寬小于120，模數小于4，重量小于50公斤(含工裝)圓柱齒輪的數控蝸桿砂輪磨齒機。坐標說明：X：砂輪沿齒輪徑向進給Y：砂輪沿齒輪切向移動 Z：砂輪沿齒輪軸向進給 砂輪沿修整滾輪的徑向進給運動W：尾架頂尖往復移動Q：自動對刀裝置A：螺旋角旋轉B：砂輪旋轉運動B1：修整滾輪···
HGW260數控蝸桿砂輪磨齒機HGW260是一種全數控、 高速、 高效、 高精度、 直驅復合數控磨齒機， 具有蝸桿砂輪磨齒機及成形砂輪磨齒機的功能。可實現多頭自動磨削、自動修整、自動對刀等全過程。砂輪修整器采用單金剛滾輪雙面修整，可實現壓力角的自動調整。通過自動對刀嚙合，可實現磨削余量的自動均勻分配。該設備采用同相位修整技術，易于提高砂輪的修整精度，修整位置低于工件裝夾位置，可有效避免修整垃圾對工件裝夾精度的影響。機床采用熱對稱、高剛性、輕量化結構設計理念，易于提高機床的穩定性、加工效率以及加工精度。特別適應于汽車齒輪、泵齒輪等小模數齒輪的領域。HGW260高速高效5軸聯動數控磨齒機，支持最多7頭磨削功能，能加工齒頂直徑小于260，齒寬小于200，模數小于4，重量小于50公斤(含工裝)圓柱齒輪的數控蝸桿砂輪磨齒機。 機床特點(1) 工件旋轉工作臺采用圓光柵及力矩電機直驅機構,縮短了傳動鏈,效率高、精度高; ···

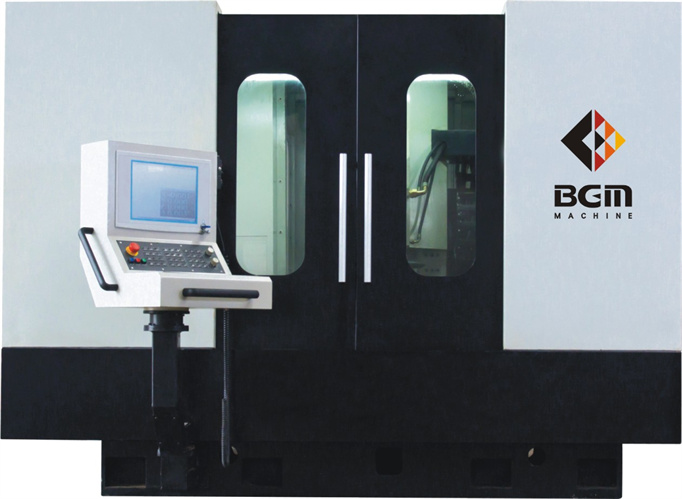

PGH200數控臥式砂輪磨齒機西安貝吉姆（BGM）機床股份有限公司生產的系列數控臥式成形砂輪磨齒機，采用成形法磨削原理，集成了現代數控技術優勢，機床配備有先進的、具有自己獨立知識產權的Powergear新一代功能強大的磨齒機專用操作軟件。中文界面、操作簡單、易學易懂。能夠從事各種齒輪循環磨削加工，可滿足高精度齒輪的大批量生產需求。 機床特點(1) 高精度、高可靠性的主機；(2) 帶預緊力的圓柱滾子直線導軌、雙螺母預緊的滾珠絲杠、伺服電機和絲杠的直接連接，實現了直線運動的微小、精確的進給；(3) 高精度的轉臺軸承或十字交叉滾子軸承支承、角度編碼器控制分度精度、采用力矩電機直接驅動，實現了高精度的細分功能；(4) 螺旋角回轉機構的氣動或液壓鎖緊裝置，保證精確的回轉定位精度；(5) 穩定的控制系統。我公司有自主研發控制系統的經驗，在測量機上面都有很好的使用。又引進了德國、美國等先進控制技術，選用優質的元器···
