有關中央空調風機盤管金屬軟連接針孔腐蝕的分析報告

有關中央空調風機盤管金屬軟連接針孔腐蝕的分析報告

上海淞江減震器集團有限公司官方網站為您介紹：有關中央空調風機盤管金屬軟連接針孔腐蝕的分析報告信息，淞江集團專業從事管道系統減震降噪，為眾多項目提供隔震降噪解決方案。

我們先把金屬軟連接外部的編織網剝開，注意不要傷害到內部的波紋；

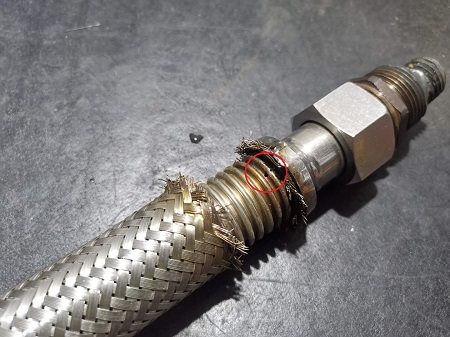

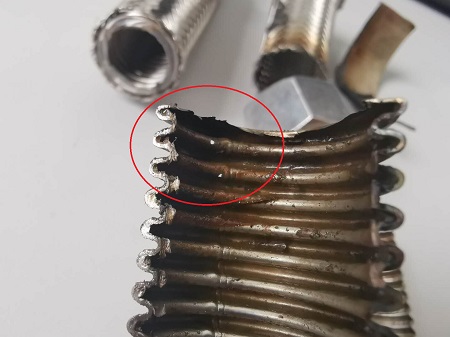

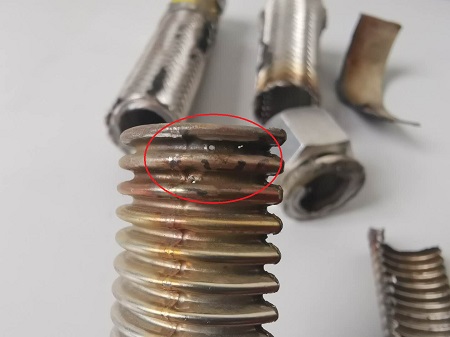

紅色圓圈里面有很小的孔，就是針孔腐蝕的結果；

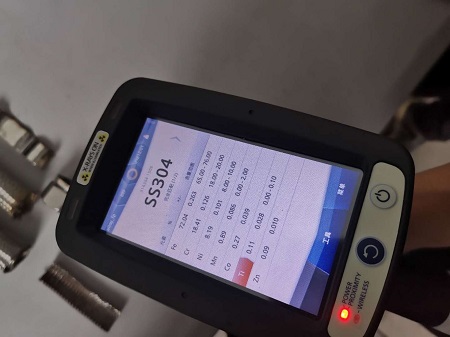

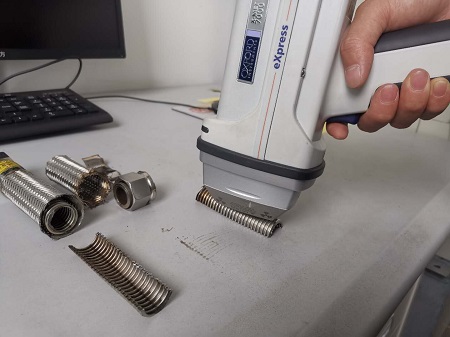

金屬軟連接切開后，先對材質進行檢測，我廠通過光譜儀對波紋材質進行檢測，確保材質達到8個鎳以上；

1、中央空調系統由一個或多個冷熱源系統和多個空氣調節系統組成，該系統不同于傳統冷劑式空調，(如單體機，VRV) 集中處理空氣以達到舒適要求。采用液體氣化制冷的原理為空氣調節系統提供所需冷量，用以抵消室內環境的熱負荷；制熱系統為空氣調節系統提供所需熱量，用以抵消室內環境冷暖負荷。
2、什么是風機盤管：

風機盤管機組簡稱風機盤管。它是由小型風機、電動機和盤管（空氣換熱器）等組成的空調系統末端裝置之一。盤管管內流過冷凍水或熱水時與管外空氣換熱，使空氣被冷卻，除濕或加熱來調節室內的空氣參數。它是常用的供冷、供熱末端裝置。

3、什么是金屬軟連接：

金屬軟連接是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用于航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建筑等各領域。

中央空調系統冷凍水在管道中不停的循環，管道的溫度通過風機盤管的工作把冷氣吹出來，風機的工作導致管道產生震動和噪音，為了更好的滿足每個風機盤管的安靜，在每個風機盤管的進口和出口安裝上軟管接頭，可以大大降低震動和噪音，另外在風機盤管的上方安裝4個吊式彈簧減震器，這樣可以將風機盤管完全與樓層和管道系統隔離，從而達到風機震動，樓層和管道不震動的效果。

金屬軟連接應很容易的定期檢查。我建議金屬軟連接的工作是壓縮，而不是拉伸，更不允許扭轉。

請在管道進水口加裝有效去除氯離子裝置（氯離子含量不超過25mg/l），避免水氯離子含量超標，產生針孔腐蝕。

根據以上照片，我廠技術部分析結果：

中央空調系統風機盤管在正常運行當中，水里面的氯離子在管道中是流動的，當設備停止工作靜止狀態下，水里面的氯離子會附著在波紋內壁上，出現針孔腐蝕。由于此種口徑小，波紋壁厚小于1mm，氯離子在波紋內壁上很快就把波紋腐蝕透。空調水里面有鹽成分，鹽里面有氯化鈉，氯化鈉里面有氯離子，不銹鋼304并不耐氯離子。

1、在管道中安裝氯離子消除裝置，確保循環水氯離子含量不超過25mg/l；

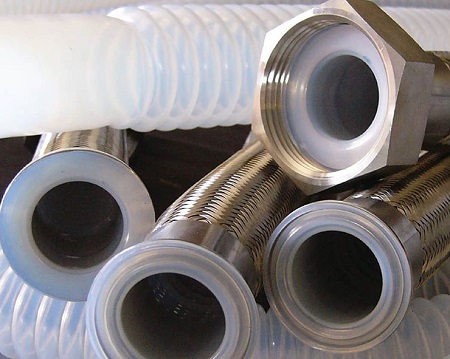

2、把金屬軟連接更換為內襯四氟金屬軟管；

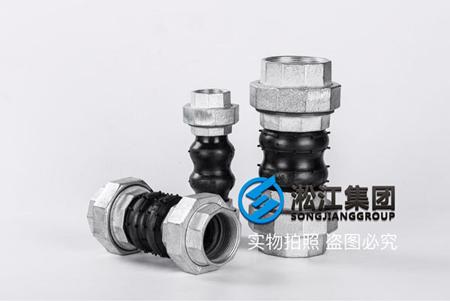

3、把金屬軟連接更換為橡膠軟管；
